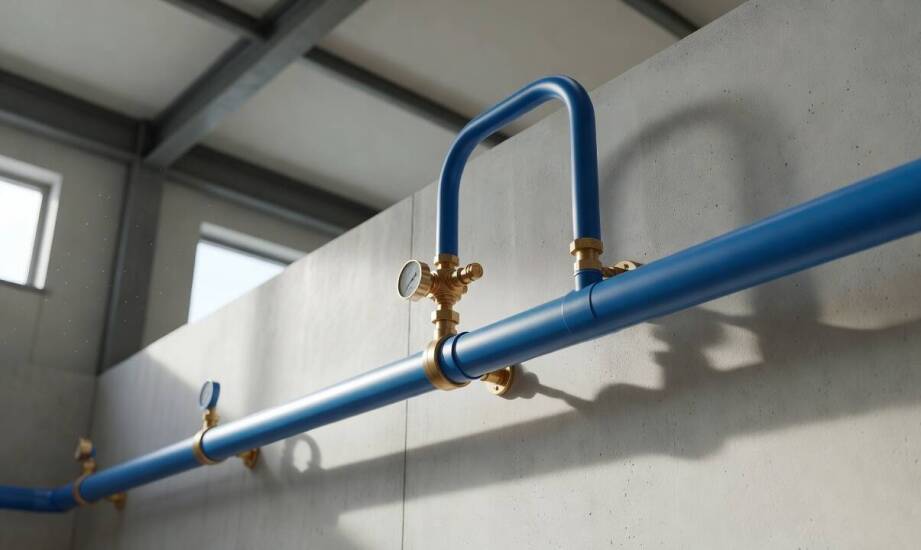

Przepływ, odległość i spadki ciśnienia — jak obliczyć optymalny przekrój rurociągu w instalacji pneumatycznej

Modernizacja parku maszynowego w zakładzie produkcyjnym nierzadko ujawnia słabe punkty dotychczasowej infrastruktury. Rozbudowa linii o nowe urządzenia pneumatyczne wymaga dostarczenia znacznie większej ilości medium roboczego. Pracownicy utrzymania ruchu zauważają wtedy, że ciśnienie na końcach instalacji spada poniżej wartości niezbędnej do stabilnego działania narzędzi. Zwiększenie nastawy na samej sprężarce rzadko przynosi oczekiwane rezultaty. Przyczyną takiej sytuacji bywa najczęściej zbyt wąska sieć przesyłowa, która działa jak wąskie gardło całej fabryki. System rur nie nadąża z transportem wymaganej objętości gazu w jednostce czasu. Skutkuje to dławieniem przepływu, przestojami i spowolnieniem cykli produkcyjnych. Prawidłowe zdiagnozowanie tego zjawiska uświadamia wagę precyzyjnego doboru przekroju rurociągu.

Mechanizm powstawania oporów przepływu i dobór średnicy

Przepływ sprężonego powietrza przez przewód rurowy zawsze generuje straty energii wywołane tarciem strumienia o wewnętrzne ścianki. Dodatkowe opory powstają wskutek lokalnych zawirowań przy każdej złączce, zaworze, zwężce czy zakręcie. Wydatek wybranego kompresora musi ściśle odpowiadać wewnętrznej pojemności magistrali. Wąska rura zmusza operatorów do sztucznego podnoszenia ciśnienia roboczego w stacji sprężarek. Zbyt mała średnica przesyłowa drastycznie zwiększa zużycie prądu pobieranego przez silniki urządzeń tłoczących.

Całkowita fizyczna odległość od sprężarkowni do najdalszego stanowiska odbiorczego determinuje ostateczny kształt sieci. Rozległe linie wymagają kompensacyjnego powiększania przekroju głównych magistrali zasilających. Zastosowanie rur o większej przepustowości pomaga utrzymać spadki ciśnienia w optymalnych i ekonomicznych granicach. Wytyczne inżynieryjne zakładają, że straty w prawidłowo zaprojektowanej sieci dystrybucyjnej nie powinny przekraczać wartości 0,1 bara. Spełnienie tego rygorystycznego warunku chroni przedsiębiorstwo przed ukrytymi kosztami długoterminowej eksploatacji.

Właściwości fizyczne materiału użytego do budowy rurociągu bezpośrednio modyfikują parametry całego przesyłu. Szorstka powierzchnia tradycyjnej stali węglowej lub ocynkowanej hamuje ruch medium i sprzyja odkładaniu się drobin rdzy. Stosowane we współczesnych systemach aluminiowe bądź polipropylenowe rurki do sprężonego powietrza charakteryzują się z kolei niemal idealnie gładką powierzchnią. Brak wewnętrznej chropowatości minimalizuje zjawisko oporu aerodynamicznego. Eliminacja barier materiałowych pozwala na wybór nieco mniejszego przekroju przewodu bez ryzyka nagłego spadku wydajności narzędzi.

Układanie sieci dystrybucyjnej i optymalne konfiguracje

Montaż przemysłowych instalacji pneumatycznych wymaga rygorystycznego przestrzegania prawideł fizyki. Monterzy zachowują stałe spadki kierunkowe na poziomie od jednego do dwóch procent na całej długości rurociągu. Celowe nachylenie kieruje wytrącający się z powietrza kondensat w stronę najniżej położonych punktów zlewnych. Wyznaczone strefy wyposaża się następnie w elektroniczne lub pływakowe spusty wody. Odejścia zasilające konkretne gniazda robocze wyprowadza się bezwzględnie z górnej części głównej rury. Wyprowadzenie pionowe skutecznie izoluje krople wilgoci od przesyłanego strumienia, chroniąc delikatne mechanizmy urządzeń końcowych.

Geometria struktury orurowania wyznacza poziom stabilności ciśnieniowej w halach produkcyjnych. Otwarty układ liniowy, przypominający konstrukcją konary drzewa, kusi inwestorów niższym początkowym kosztem budowy. Konfiguracja ta generuje ogromne, kumulujące się spadki ciśnień u najdalszych odbiorców. Praktyka warsztatowa firmy Air Comp dowodzi, że architektura liniowa stwarza także poważne problemy techniczne podczas podłączania kolejnych obrabiarek.

Zalecaną alternatywę stanowi zamknięty układ pierścieniowy, otaczający całą przestrzeń produkcyjną szczelną pętlą. Sprężone powietrze wędruje do każdego punktu poboru z dwóch różnych stron, co naturalnie wyrównuje obciążenie sieci. Zamknięty system pierścieniowy niemal całkowicie niweluje wahania ciśnienia roboczego. Rozwiązanie to znacząco upraszcza przyszłą modernizację zakładu i dodawanie nowych węzłów bez konieczności zatrzymywania pracy całej fabryki.

Precyzyjne wyliczenie zapotrzebowania oraz odpowiednie zaplanowanie przepustowości rur stanowi fundamentalną inwestycję w stabilność procesów przemysłowych. Oszczędności poczynione na średnicy przewodów szybko przeradzają się w rachunki za energię elektryczną niezbędną do wygenerowania zawyżonego ciśnienia na wejściu. Starannie zaprojektowana i zmontowana magistrala wydłuża żywotność narzędzi i gwarantuje bezawaryjność elementów sterowania pneumatycznego. Świadome podejście do zjawisk panujących w rurociągu zapewnia nieprzerwaną produkcję, a właściwy dobór komponentów zabezpiecza park maszynowy przed kosztownymi awariami.
